使用稠度：

糊状

完全固化后颜色：

深灰色

比通阻：

5.3×1014 Ωcm

通阻：

7.52×1012 Ω

接触腐蚀（DIN 50900）：

完全无腐蚀

电化学腐蚀：

无

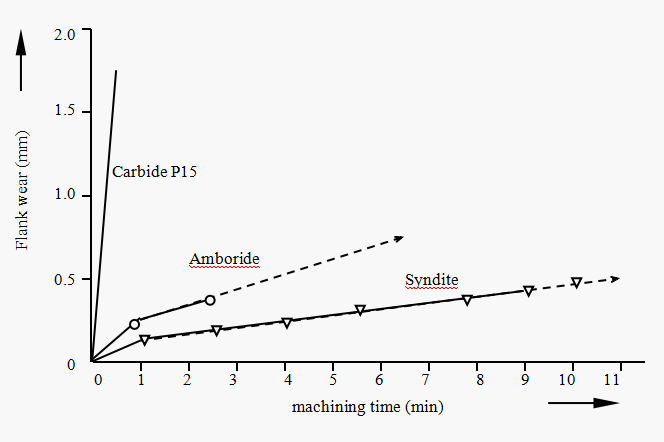

机加工性能：

用碳化硅或金刚石刀具

切削速度：

Vc = 60 - 125 m/min

切削深度：

ap = 0.5 - 1 mm

进刀

f = 0.1 - 0.2 mm/r

部分固化后即可进行机加工，完全固化后可达到全功能强度。部分固化和完全固化的数据是以层厚3mm为标准建立的，层厚越薄，固化时间越长。

另有适用期长（20℃下50分钟），黏度低的液态绿色固化剂，使用绿色固化剂的技术指标比使用黄色固化剂下降约10%。详细资料请阅绿色固化剂技术说明。

经济用量：

产  品

用   量

面  积

MM-SS钢陶瓷
黄色固化剂
MM-SS钢陶瓷
黄色固化剂
MM-SS钢陶瓷
黄色固化剂

1.000 kg      1.050 kg
0.050 kg
0.952 kg         1 kg
0.048 kg
2.321 kg      2.437 kg
0.116 kg

0.431 m²

0.410 m²

1 m²

以上面积是在层厚1mm时确定的。

混合比例：
MM-SS钢陶瓷
黄色固化剂
量具

重量比
20
1

容积比
8
1
黄色量匙

施用时间：

温度
5 ℃
15 ℃
20 ℃
25 ℃
30 ℃

适用期
60分钟
45分钟
30分钟
25分钟
20分钟

部分固化
12小时
4小时
2.5小时
2小时
1小时

完全固化
5天
2天
24小时
20小时
18小时

抗压强度：（DIN ISO 604）

104 MPa

抗拉强度：

54 MPa

抗弯曲强度（DIN 53452）：

67 MPa

抗剪切强度—钢：

19 MPa

温度范围：

约 -150℃ 到 +120℃

密度（混合组份后）：

2.09 g/cm3

经济用量：

产  品

用  量

面  积

MM-SS钢陶瓷
红色固化剂
MM-SS钢陶瓷
红色固化剂
MM-SS钢陶瓷
红色固化剂

1.000 kg    1.220 kg
0.220 kg
0.820 kg       1 kg
0.180 kg
1.711 kg    2.087 kg
0.376 kg

0.585 m²

0.479 m²

1 m²

以上面积是在层厚1mm时确定的。

混合比例：
MM-SS钢陶瓷
红色固化剂
量具

重量比
100
22

容积比
2
1
红色量匙

施用时间：

温度
5 ℃
15 ℃
20 ℃
25 ℃
30 ℃

适用期
10分钟
5分钟
4分钟
3.5分钟
3分钟

部分固化
45分钟
30分钟
20分钟
18分钟
15分钟

完全固化
6小时
2.5小时
45分钟
40分钟
35分钟

代号
200
249
248
259

名称
MM-SS钢陶瓷，糊状
黄色固化剂，糊状
红色固化剂，糊状
绿色固化剂，液态

单位
1.000 kg
0.050 kg
0.100 kg
0.100 kg

辅料
代号
26
25
28
14
18
20

名称
黄色量匙
红色量匙
绿色量匙
MM-脱模剂，液态
不锈钢网带
玻璃纤维带

单位
1套
1套
1套
0.125 L
100 cm×10 cm
1000 cm×5 cm

MM-套装
MM-SS钢陶瓷还可以组合为以下SS-套装：

代号

名称

单位

802
803

MM-基本套装
MM-套装SS

1套
1套
