使用稠度：

糊状

完全固化后颜色：

灰色

比通阻：

2.3×1014 Ωcm

通阻：

4.4×1012 Ω

接触腐蚀（DIN 50900）：

完全无腐蚀

电化学腐蚀：

无

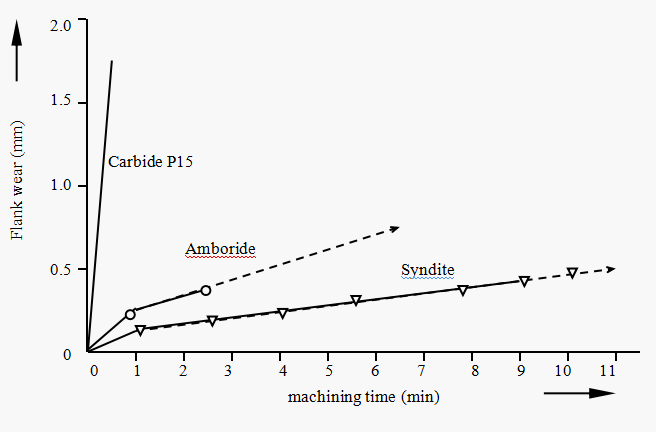

机加工性能：

用碳化硅或金刚石刀具

切削速度：

Vc = 60 - 125 m/min

切削深度：

ap = 0.5 - 1 mm

进刀

f = 0.1 - 0.2 mm/r

部分固化后即可进行机加工，完全固化后可达到全功能强度。部分固化和完全固化的数据是以层厚3mm为标准建立的，层厚越薄，固化时间越长。

抗压强度（DIN ISO 604）：

156 MPa

抗拉强度：

66 MPa

抗弯曲强度（DIN 53452）：

45 MPa

抗剪切强度（应用于钢）：

20 MPa

邵氏D硬度（ISO7619）：

82

线性收缩（ASTM D 2566）：

0.0001993 cm/cm

线性膨胀系数（25-45℃）：

5.3×10-6 K

温度范围：

约 -50℃ 到 +120℃

密度（混合组份后）：

2.16 g/cm3

经济用量：

产  品

用   量

面  积

MM-SS快固钢陶瓷
快固固化剂

0.8 kg    1.0
0.2kg

0.462 m²

以上面积是在层厚1mm时确定的。

混合比例：
MM-SS通用钢陶瓷
固化剂
量具

重量比
4
1

容积比
2
1
量匙

施用时间：

温度
5 ℃
15 ℃
20 ℃
25 ℃
30 ℃

适用期
10分钟
7分钟
6分钟
5分钟
3分钟

部分固化
20分钟
15分钟
10分钟
8分钟
7分钟

完全固化
48小时
30小时
26小时
24小时
20小时

代号
MM018
MM018-1

名称
MM-SS快固钢陶瓷，泥状
膏状固化剂，膏状

单位
800 g
200 g
